Leírás

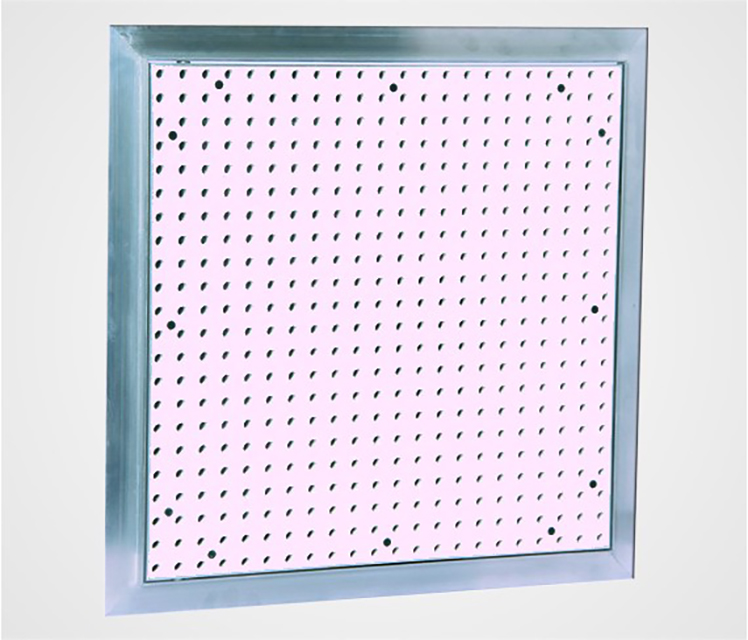

Alumínium kerettel, akusztikus gipszkarton betéttel

A termék leírása

Az ellenőrző ajtók alumínium keretből és 12,5 mm, 15 mm ill. 25 mm vastagságú akusztikus gipszkarton betétből és két zárelemből tevődnek össze.

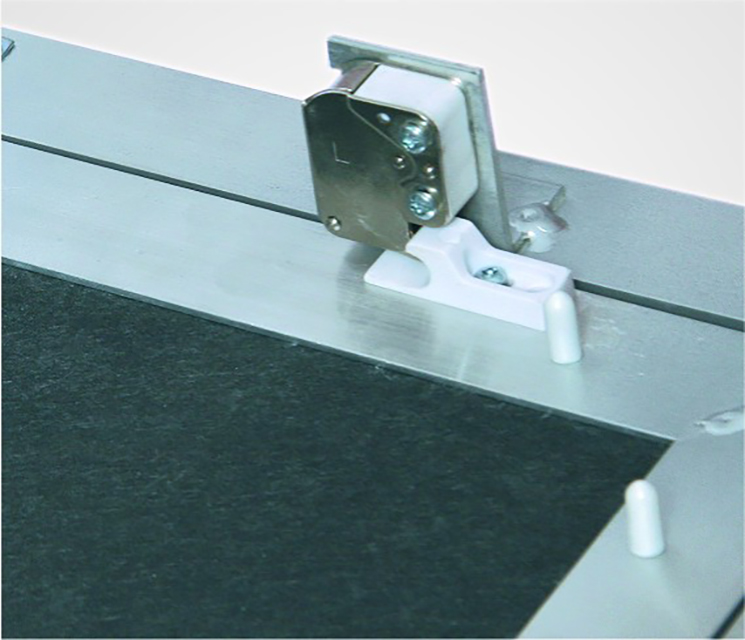

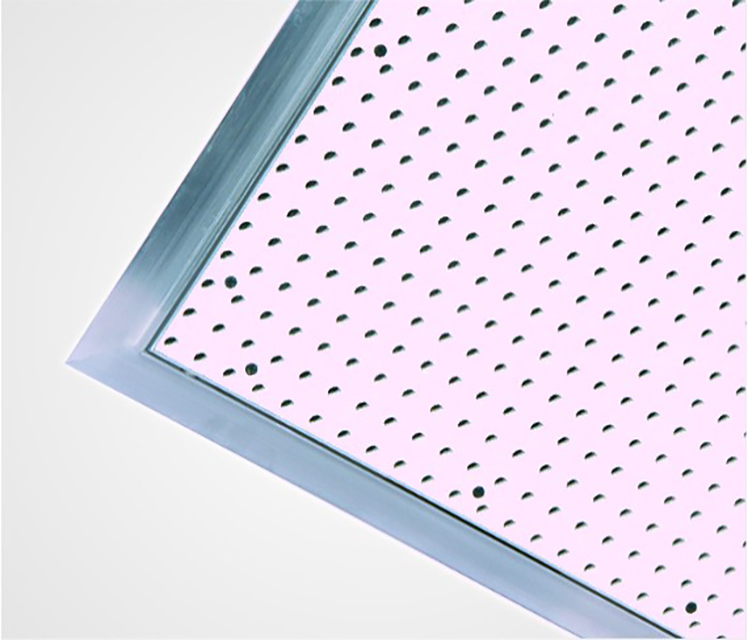

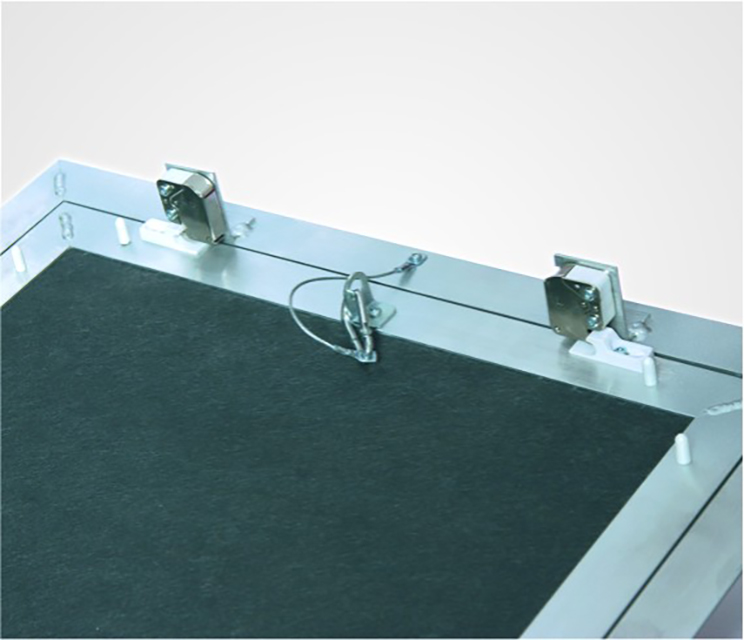

Az ellenőrző ajtók mindkét kerete négy db alumínium keretrészből speciális hegesztéssel van összeállítva. 300 x 300 mm mérettől az ellenőrző ajtók biztonsági tartóelemmel vannak ellátva. Az esetleges sérülés elkerülése érdekében a tartóelemet minden nyitás után újra vissza kell akasztani. Az ellenőrző ajtók beépítése falakba vagy mennyezetekbe nagyon egyszerű. A keret és az ajtó között 1,5 mm hézag van. Az ellenőrző ajtók nyitása nyomással történik két elrejtett zárelem által. Az ajtóelem nem kivehető, két oldalon pántokon nyílik.

Az F1 TÍPUS kivételes előnyei

  • előnyös árfekvés
  • akusztikus betétek széles választéka
  • rövid szállítási határidő
  • széles felhasználási terület
  • gyors, egyszerű szerelés
  • stabil alumínium keretek
  • tökéletes műszaki megoldás
  • lapos beépítés lehetősége falakba és mennyezetekbe
  • álmennyezetben is alkalmazható
  • utólagosan is lehetséges a zárhatóság kialakítása

Alkalmazható zárak:

  • SN önzáró zárelem (klikk zár)
  • FS Négyszögletes műanyagkulcsos zár
  • Z   Cilinderes bútorzár
  • PZ Biztonsági cilinderes zár

Különleges kivitel

A vevői igényekre tekintettel az általánostól eltérő méretek gyártása is lehetséges.
Az akusztikus betétek típus jelzését árajánlat kérésnél, illetve rendelésnél meg kell határozni.

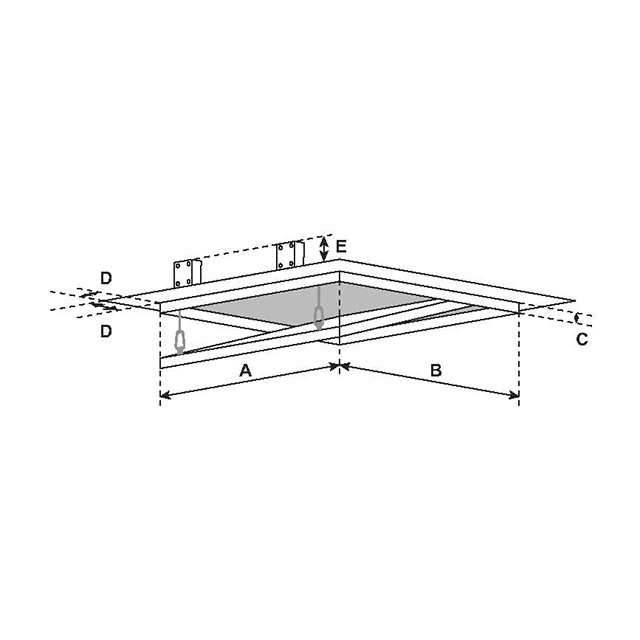

A revíziós ajtók általános méretei (mm):

Méretek                      A         B      C      D      E
200 x 200                200    200    13    28    40
300 x 300                300    300    13    28    40
400 x 400                400    400    13    28    40
500 x 500                500    500    13    28    40
600 x 600                600    600    13    28    40

Minden általános méret 12,5 mm, 15,0 mm és 25,0 mm vastag gipszkarton betéttel is gyártható.
Más vastagságú gipszkarton igényt előre kell jelezni!















KÉPEK

ÁRLISTA

2020.06.22-től visszavonásig ismételten forint alapú árlista lép érvénybe az FF Systembau termékek körében.

FF SYSTEMBAU FORINT ELSZÁMOLÁSÚ ÁRLISTA



KATALÓGUS

FF SYSTEMBAU TERMÉKKATALÓGUS 2019.

BEÉPÍTÉSI VIDEÓ

AZ F1 TÍPUSÚ GIPSZKARTON BETÉTES ÉS AKUSZTIKUS AJTÓK BEÉPÍTÉSI MÓDJA MEGEGYEZIK

OLDALFALBA ÉPÍTÉS

MENNYEZETBE ÉPÍTÉS

TERMÉK VIDEÓ



BEÉPÍTÉSI UTASÍTÁS

GYÁRTHATÓ MÉRETEK

Az egyedi gyártású, eltérő oldalhosszúságú revíziós ajtók  esetében az első méretszám a zárszerkezet elhelyezésének a helye.
Például:
F1 600 x 400 G125 álló ajtót jelent, a nyitás a 600 mm-es oldalon történik
F1 400 x 600 G125 fekvő ajtót jelent, a nyitás a 400 mm-es oldalon történik

Ajtótípusok lehetséges nyitási iránya:

F1 pántokon nyíló revíziós ajtók – bármely irányba nyithatók
EXT zongorapánton nyíló revíziós ajtók – bármely irányba nyithatók
B típusú köracél tengelyen nyíló revíziós ajtók – bármely irányba nyithatók
(ezen típusoknál szabadon választható a nyitási irány, helyét az ajtóméret első száma határozza meg)

F2 kiakasztható revíziós ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
F3 tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
F4 kiakasztható revíziós ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
F5 tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
F6 kiakasztható revíziós ajtók – mennyezetben javasolt a hosszabbik oldalon történő nyitás
MW tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
MPWD tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
MPL tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
MPLW tüskéken nyíló ajtók – fentről lefelé történő nyitás (zárszerkezet a szélességi oldalon)
(ezen típusoknál az ajtóméret szélességét meghatározó szám az első érték és ez jelöli a fentről lefelé történő nyitást)
